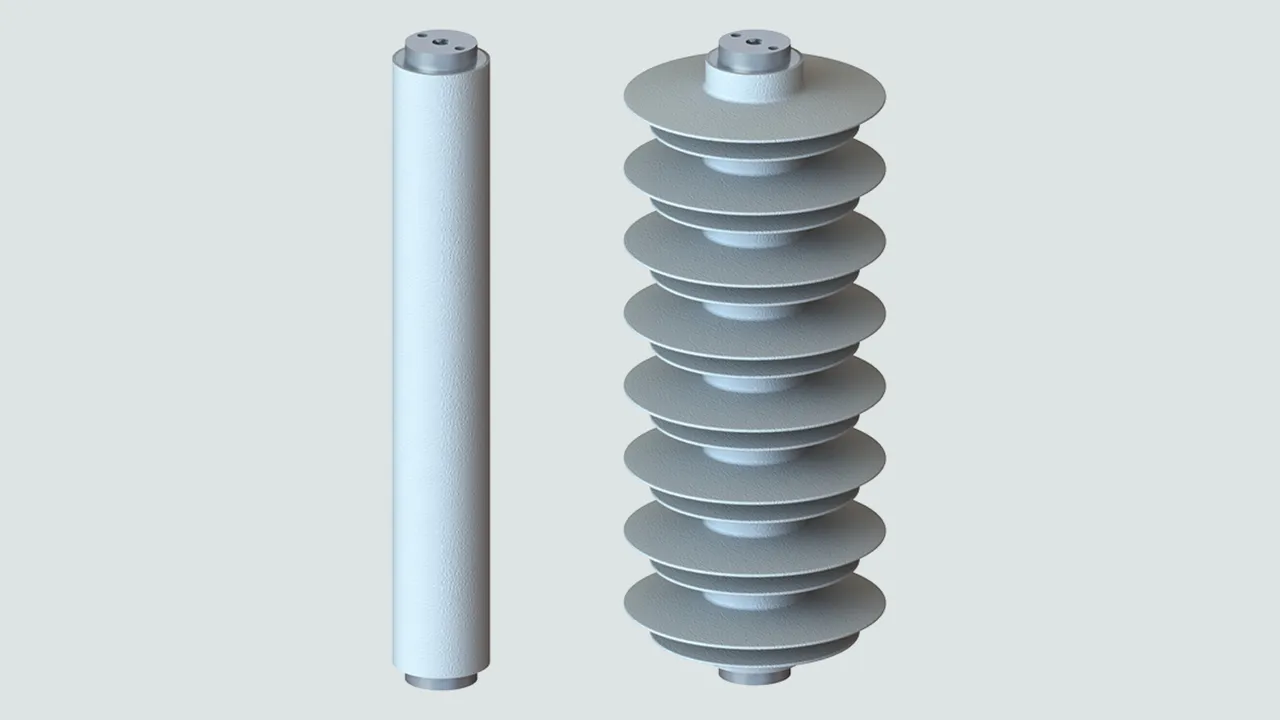

SBKW

  • Metaloxidafleder til mellemspændingsnet op til 51 kV
  • Aflederklasse mellemspænding DH høj
  • Mærkeafledestødstrøm 10 kA (8/20 µs)
  • Nominel kortslutningsstrøm 63 kA
  • Stærkstrømsbæreevne 100 kA (4/10 µs)
  • Til inden- og udendørs anvendelse
  • HTV-silikonekapsling
  • God præstation i beskidte omgivelser
  • Meget høj mekanisk bøjningsstyrke
  • Brudsikker ved overbelastning

SBKW ... DH-I-0

19 Products

Part No. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændings-afleder SBKW 3/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 3 kV ac
Konstant spænding: 2,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 8 kV
Højde: 120 mm

fabrikat: DEHN
Type: SBKW 3/DH-I-0
artikelnr.: 990401
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 3 kV
Konstant spænding AC (Uc ) 2,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 8,0 kV
Højde (h) 120 mm
Krybestrækning (min.) 103 mm

Product 990401 was added to Notepad.

Go to Notepad

Product 990401 was added to the cart.

Go to Web-Shop

Part No. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 6/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 6 kV ac
Konstant spænding: 4,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 16,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 6/DH-I-0
artikelnr.: 990402
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 6 kV
Konstant spænding AC (Uc ) 4,8 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 16,1 kV
Højde (h) 164 mm
Krybestrækning (min.) 147 mm

Product 990402 was added to Notepad.

Go to Notepad

Product 990402 was added to the cart.

Go to Web-Shop

Part No. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 9/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 9 kV ac
Konstant spænding: 7,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 24,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 9/DH-I-0
artikelnr.: 990403
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 9 kV
Konstant spænding AC (Uc ) 7,2 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 24,1 kV
Højde (h) 164 mm
Krybestrækning (min.) 147 mm

Product 990403 was added to Notepad.

Go to Notepad

Product 990403 was added to the cart.

Go to Web-Shop

Part No. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 12/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 12 kV ac
Konstant spænding: 9,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 32,1 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 12/DH-I-0
artikelnr.: 990404
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 12 kV
Konstant spænding AC (Uc ) 9,6 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 32,1 kV
Højde (h) 208 mm
Krybestrækning (min.) 191 mm

Product 990404 was added to Notepad.

Go to Notepad

Product 990404 was added to the cart.

Go to Web-Shop

Part No. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 15/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 15 kV ac
Konstant spænding: 12 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 40 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 15/DH-I-0
artikelnr.: 990405
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 15 kV
Konstant spænding AC (Uc ) 12,0 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 40,0 kV
Højde (h) 208 mm
Krybestrækning (min.) 191 mm

Product 990405 was added to Notepad.

Go to Notepad

Product 990405 was added to the cart.

Go to Web-Shop

Part No. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 18/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 18 kV ac
Konstant spænding: 14,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 48,2 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 18/DH-I-0
artikelnr.: 990406
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 18 kV
Konstant spænding AC (Uc ) 14,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 48,2 kV
Højde (h) 208 mm
Krybestrækning (min.) 191 mm

Product 990406 was added to Notepad.

Go to Notepad

Product 990406 was added to the cart.

Go to Web-Shop

Part No. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 21/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 21 kV ac
Konstant spænding: 16,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 56,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 21/DH-I-0
artikelnr.: 990407
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 21 kV
Konstant spænding AC (Uc ) 16,8 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 56,2 kV
Højde (h) 252 mm
Krybestrækning (min.) 235 mm

Product 990407 was added to Notepad.

Go to Notepad

Product 990407 was added to the cart.

Go to Web-Shop

Part No. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 24/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 24 kV ac
Konstant spænding: 29,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 64,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 24/DH-I-0
artikelnr.: 990408
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 24 kV
Konstant spænding AC (Uc ) 19,2 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 64,2 kV
Højde (h) 252 mm
Krybestrækning (min.) 235 mm

Product 990408 was added to Notepad.

Go to Notepad

Product 990408 was added to the cart.

Go to Web-Shop

Part No. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 27/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 27 kV ac
Konstant spænding: 21,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 72,2 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 27/DH-I-0
artikelnr.: 990409
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 27 kV
Konstant spænding AC (Uc ) 21,6 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 72,2 kV
Højde (h) 296 mm
Krybestrækning (min.) 279 mm

Product 990409 was added to Notepad.

Go to Notepad

Product 990409 was added to the cart.

Go to Web-Shop

Part No. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 30/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 30 kV ac
Konstant spænding: 24 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 80 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 30/DH-I-0
artikelnr.: 990410
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 30 kV
Konstant spænding AC (Uc ) 24,0 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 80,0 kV
Højde (h) 296 mm
Krybestrækning (min.) 279 mm

Product 990410 was added to Notepad.

Go to Notepad

Product 990410 was added to the cart.

Go to Web-Shop

Part No. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 33/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 33 kV ac
Konstant spænding: 26,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 88 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 33/DH-I-0
artikelnr.: 990412
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 33 kV
Konstant spænding AC (Uc ) 26,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 88,0 kV
Højde (h) 340 mm
Krybestrækning (min.) 323 mm

Product 990412 was added to Notepad.

Go to Notepad

Product 990412 was added to the cart.

Go to Web-Shop

Part No. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 36/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 36 kV AC
Konstant spænding: 28,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 96,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 36/DH-I-0
artikelnr.: 990413
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 36 kV
Konstant spænding AC (Uc ) 28,8 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 96,3 kV
Højde (h) 340 mm
Krybestrækning (min.) 323 mm

Product 990413 was added to Notepad.

Go to Notepad

Product 990413 was added to the cart.

Go to Web-Shop

Part No. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 39/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 39 kV AC
Konstant spænding: 31,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 104,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 39/DH-I-0
artikelnr.: 990414
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 39 kV
Konstant spænding AC (Uc ) 31,2 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 104,3 kV
Højde (h) 340 mm
Krybestrækning (min.) 323 mm

Product 990414 was added to Notepad.

Go to Notepad

Product 990414 was added to the cart.

Go to Web-Shop

Part No. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 42/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 42 kV AC
Konstant spænding: 33,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 112,4 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 42/DH-I-0
artikelnr.: 990415
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 42 kV
Konstant spænding AC (Uc ) 33,6 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 112,4 kV
Højde (h) 384 mm
Krybestrækning (min.) 367 mm

Product 990415 was added to Notepad.

Go to Notepad

Product 990415 was added to the cart.

Go to Web-Shop

Part No. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 45/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 45 kV AC
Konstant spænding: 36 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 120 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 45/DH-I-0
artikelnr.: 990416
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 45 kV
Konstant spænding AC (Uc ) 36,0 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 120,0 kV
Højde (h) 384 mm
Krybestrækning (min.) 367 mm

Product 990416 was added to Notepad.

Go to Notepad

Product 990416 was added to the cart.

Go to Web-Shop

Part No. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 48/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 48 kV AC
Konstant spænding: 38,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 128,4 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 48/DH-I-0
artikelnr.: 990417
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 48 kV
Konstant spænding AC (Uc ) 38,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 128,4 kV
Højde (h) 428 mm
Krybestrækning (min.) 411 mm

Product 990417 was added to Notepad.

Go to Notepad

Product 990417 was added to the cart.

Go to Web-Shop

Part No. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 51/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 51 kV AC
Konstant spænding: 41 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 137 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 51/DH-I-0
artikelnr.: 990418
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 51 kV
Konstant spænding AC (Uc ) 41 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 137 kV
Højde (h) 428 mm
Krybestrækning (min.) 411 mm

Product 990418 was added to Notepad.

Go to Notepad

Product 990418 was added to the cart.

Go to Web-Shop

Part No. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 54/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 54 kV AC
Konstant spænding: 43 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 145 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 54/DH-I-0
artikelnr.: 990419
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 54 kV
Konstant spænding AC (Uc ) 43 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 145 kV
Højde (h) 428 mm
Krybestrækning (min.) 411 mm

Product 990419 was added to Notepad.

Go to Notepad

Product 990419 was added to the cart.

Go to Web-Shop

Part No. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 60/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 60 kV AC
Konstant spænding: 48 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 160 kV
Højde: 470 mm

fabrikat: DEHN
Type: SBKW 60/DH-I-0
artikelnr.: 990421
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 60 kV
Konstant spænding AC (Uc ) 48 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 160 kV
Højde (h) 470 mm
Krybestrækning (min.) 453 mm

Product 990421 was added to Notepad.

Go to Notepad

Product 990421 was added to the cart.

Go to Web-Shop

SBKW ... DH-I

19 Products

Part No. 990501 SBKW 3/DH-I

GTIN 4013364537613, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 3/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 3 kV ac
Konstant spænding: 2,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 8 kV
Højde: 120 mm

fabrikat: DEHN
Type: SBKW 3/DH-I
artikelnr.: 990501
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 3 kV
Konstant spænding AC (Uc ) 2,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 8,0 kV
Højde (h) 120 mm
Krybestrækning (min.) 387 mm

Product 990501 was added to Notepad.

Go to Notepad

Product 990501 was added to the cart.

Go to Web-Shop

Part No. 990502 SBKW 6/DH-I

GTIN 4013364537620, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 6/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 6 kV ac
Konstant spænding: 4,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 16,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 6/DH-I
artikelnr.: 990502
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 6 kV
Konstant spænding AC (Uc ) 4,8 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 16,1 kV
Højde (h) 164 mm
Krybestrækning (min.) 574 mm

Product 990502 was added to Notepad.

Go to Notepad

Product 990502 was added to the cart.

Go to Web-Shop

Part No. 990503 SBKW 9/DH-I

GTIN 4013364537644, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 9/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 9 kV ac
Konstant spænding: 7,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 24,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 9/DH-I
artikelnr.: 990503
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 9 kV
Konstant spænding AC (Uc ) 7,2 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 24,1 kV
Højde (h) 164 mm
Krybestrækning (min.) 574 mm

Product 990503 was added to Notepad.

Go to Notepad

Product 990503 was added to the cart.

Go to Web-Shop

Part No. 990504 SBKW 12/DH-I

GTIN 4013364537781, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 12/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 12 kV ac
Konstant spænding: 9,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 32,1 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 12/DH-I
artikelnr.: 990504
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 12 kV
Konstant spænding AC (Uc ) 9,6 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 32,1 kV
Højde (h) 208 mm
Krybestrækning (min.) 762 mm

Product 990504 was added to Notepad.

Go to Notepad

Product 990504 was added to the cart.

Go to Web-Shop

Part No. 990505 SBKW 15/DH-I

GTIN 4013364537798, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 15/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 15 kV ac
Konstant spænding: 12 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 40 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 15/DH-I
artikelnr.: 990505
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 15 kV
Konstant spænding AC (Uc ) 12,0 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 40,0 kV
Højde (h) 208 mm
Krybestrækning (min.) 762 mm

Product 990505 was added to Notepad.

Go to Notepad

Product 990505 was added to the cart.

Go to Web-Shop

Part No. 990506 SBKW 18/DH-I

GTIN 4013364537804, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 18/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 18 kV ac
Konstant spænding: 14,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 48,2 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 18/DH-I
artikelnr.: 990506
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 18 kV
Konstant spænding AC (Uc ) 14,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 48,2 kV
Højde (h) 208 mm
Krybestrækning (min.) 762 mm

Product 990506 was added to Notepad.

Go to Notepad

Product 990506 was added to the cart.

Go to Web-Shop

Part No. 990507 SBKW 21/DH-I

GTIN 4013364537811, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 21/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 21 kV ac
Konstant spænding: 16,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 56,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 21/DH-I
artikelnr.: 990507
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 21 kV
Konstant spænding AC (Uc ) 16,8 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 56,2 kV
Højde (h) 252 mm
Krybestrækning (min.) 950 mm

Product 990507 was added to Notepad.

Go to Notepad

Product 990507 was added to the cart.

Go to Web-Shop

Part No. 990508 SBKW 24/DH-I

GTIN 4013364543225, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 24/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 24 kV ac
Konstant spænding: 29,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 64,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 24/DH-I
artikelnr.: 990508
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 24 kV
Konstant spænding AC (Uc ) 19,2 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 64,2 kV
Højde (h) 252 mm
Krybestrækning (min.) 950 mm

Product 990508 was added to Notepad.

Go to Notepad

Product 990508 was added to the cart.

Go to Web-Shop

Part No. 990509 SBKW 27/DH-I

GTIN 4013364537835, Gross weight: 0.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 27/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 27 kV ac
Konstant spænding: 21,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 72,2 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 27/DH-I
artikelnr.: 990509
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 27 kV
Konstant spænding AC (Uc ) 21,6 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 72,2 kV
Højde (h) 296 mm
Krybestrækning (min.) 1137 mm

Product 990509 was added to Notepad.

Go to Notepad

Product 990509 was added to the cart.

Go to Web-Shop

Part No. 990510 SBKW 30/DH-I

GTIN 4013364537842, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 30/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 30 kV ac
Konstant spænding: 24 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 80 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 30/DH-I
artikelnr.: 990510
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 30 kV
Konstant spænding AC (Uc ) 24,0 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 80,0 kV
Højde (h) 296 mm
Krybestrækning (min.) 1137 mm

Product 990510 was added to Notepad.

Go to Notepad

Product 990510 was added to the cart.

Go to Web-Shop

Part No. 990512 SBKW 33/DH-I

GTIN 4013364538054, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 33/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 33 kV ac
Konstant spænding: 26,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 88 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 33/DH-I
artikelnr.: 990512
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 33 kV
Konstant spænding AC (Uc ) 26,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 88,0 kV
Højde (h) 340 mm
Krybestrækning (min.) 1325 mm

Product 990512 was added to Notepad.

Go to Notepad

Product 990512 was added to the cart.

Go to Web-Shop

Part No. 990513 SBKW 36/DH-I

GTIN 4013364538061, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 36/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 36 kV AC
Konstant spænding: 28,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 96,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 36/DH-I
artikelnr.: 990513
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 36 kV
Konstant spænding AC (Uc ) 28,8 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 96,3 kV
Højde (h) 340 mm
Krybestrækning (min.) 1325 mm

Product 990513 was added to Notepad.

Go to Notepad

Product 990513 was added to the cart.

Go to Web-Shop

Part No. 990514 SBKW 39/DH-I

GTIN 4013364538078, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 39/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 39 kV AC
Konstant spænding: 31,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 104,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 39/DH-I
artikelnr.: 990514
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 39 kV
Konstant spænding AC (Uc ) 31,2 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 104,3 kV
Højde (h) 340 mm
Krybestrækning (min.) 1325 mm

Product 990514 was added to Notepad.

Go to Notepad

Product 990514 was added to the cart.

Go to Web-Shop

Part No. 990515 SBKW 42/DH-I

GTIN 4013364538092, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 42/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 42 kV AC
Konstant spænding: 33,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 112,4 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 42/DH-I
artikelnr.: 990515
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 42 kV
Konstant spænding AC (Uc ) 33,6 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 112,4 kV
Højde (h) 384 mm
Krybestrækning (min.) 1513 mm

Product 990515 was added to Notepad.

Go to Notepad

Product 990515 was added to the cart.

Go to Web-Shop

Part No. 990516 SBKW 45/DH-I

GTIN 4013364538108, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 45/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 45 kV AC
Konstant spænding: 36 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 120 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 45/DH-I
artikelnr.: 990516
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 45 kV
Konstant spænding AC (Uc ) 36,0 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 120,0 kV
Højde (h) 384 mm
Krybestrækning (min.) 1513 mm

Product 990516 was added to Notepad.

Go to Notepad

Product 990516 was added to the cart.

Go to Web-Shop

Part No. 990517 SBKW 48/DH-I

GTIN 4013364538115, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 48/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 48 kV AC
Konstant spænding: 38,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 128,4 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 48/DH-I
artikelnr.: 990517
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 48 kV
Konstant spænding AC (Uc ) 38,4 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 128,4 kV
Højde (h) 428 mm
Krybestrækning (min.) 1700 mm

Product 990517 was added to Notepad.

Go to Notepad

Product 990517 was added to the cart.

Go to Web-Shop

Part No. 990518 SBKW 51/DH-I

GTIN 4013364538139, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 51/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 51 kV AC
Konstant spænding: 41 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 137 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 51/DH-I
artikelnr.: 990518
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 51 kV
Konstant spænding AC (Uc ) 41 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 137 kV
Højde (h) 428 mm
Krybestrækning (min.) 1700 mm

Product 990518 was added to Notepad.

Go to Notepad

Product 990518 was added to the cart.

Go to Web-Shop

Part No. 990519 SBKW 54/DH-I

GTIN 4013364538160, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 54/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 54 kV AC
Konstant spænding: 43 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 145 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 54/DH-I
artikelnr.: 990519
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 54 kV
Konstant spænding AC (Uc ) 43 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 145 kV
Højde (h) 428 mm
Krybestrækning (min.) 1700 mm

Product 990519 was added to Notepad.

Go to Notepad

Product 990519 was added to the cart.

Go to Web-Shop

Part No. 990521 SBKW 60/DH-I

GTIN 4013364538184, Customs tariff No. (EU): 85354000, Gross weight: 6.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Mellemspændingsafleder SBKW 60/DH-I
Mellemspændings-afleder
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding DH høj
Nominel spænding: 60 kV AC
Konstant spænding: 48 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 160 kV
Højde: 470 mm

fabrikat: DEHN
Type: SBKW 60/DH-I
artikelnr.: 990521
eller tilsvarende



Technical data

Mærkeafledestødstrøm (8/20 µs) (In ) 10 kA
Aflederklasse Mellemspænding DH høj
Afledermærkespænding AC (Ur ) 60 kV
Konstant spænding AC (Uc ) 48 kV
Nominel kortslutningsstrøm (Isc ) 63 kA
Restspænding ved 10 kA (8/20 µs) (Upl ) 160 kV
Højde (h) 470 mm
Krybestrækning (min.) 1886 mm

Product 990521 was added to Notepad.

Go to Notepad

Product 990521 was added to the cart.

Go to Web-Shop
back to top
