Anschlusselemente für HVI long Leitung

Anschlusselement für HVI long Leitung

1 Product

Part No. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Customs tariff No. (EU): 85359000, Gross weight: 193.30 g, PU: 10.00 Stk.

Images

Additional information

Anschlusselement für HVI long Leitung NIRO
Anschlusselemente für HVI long Leitung zum Abschließen
der HVI long Leitung an beiden Seiten,
beim Erstellen der Anschlüsse der Leitung
z.B. an die Anschlussplatte am Fangmast
oder an andere Teile des Äußeren Blitzschutzes.
Inkl. Schrumpfschlauch
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm

Fabrikat: DEHN
Typ: AE BO10 KF HVI 75 V2A
Art.-Nr.: 819650
oder gleichwertig.



Technical data

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm

Product 819650 was added to Notepad.

Go to Notepad

Product 819650 was added to the cart.

Go to Web-Shop

Anschlussset für HVI long Leitung für Rohrinnenverlegung

1 Product

Part No. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Customs tariff No. (EU): 85359000, Gross weight: 401.50 g, PU: 1.00 Stk.

Images

Additional information

Anschlussset für HVI long Leitung D 21mm für Rohrinnenverlegung NIRO
Anschlusselemente zum Abschließen der HVI long Leitung an beiden Enden
Werkstoff: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LO ASS RIV KF V2A
Art.-Nr.: 819655
oder gleichwertig.



Technical data

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819655 was added to Notepad.

Go to Notepad

Product 819655 was added to the cart.

Go to Web-Shop

PA-Anschlusselement für HVI long Leitung

Zum Absteuern des elektrischen Feldes der HVI long Leitung im Bereich des Endverschlusses.
Speziell geschlitzte Auflagefläche zur elektrischen Kontaktierung des halbleitenden Mantels.

1 Product

Part No. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Customs tariff No. (EU): 85359000, Gross weight: 72.00 g, PU: 1.00 Stk.

Images

Additional information

PA-Anschlusselement für HVI long Leitung NIRO
PA-Anschlusselement für HVI long Leitung
zum Absteuern des elektrischen Feldes der HVI Leitung
im Bereich des Endverschlusses.
Speziell geschlitze Auflagefläche zur elektrischen
Kontaktierung des halbleitenden Mantels.
Werkstoff: NIRO
Klemmbereich Ø: 20 mm
Anschlussbohrung Ø: 11 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: PAE 20 23 AB11 V2A
Art.-Nr.: 410229
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Klemmbereich Ø 20 mm
Anschlussbohrung Ø 11 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410229 was added to Notepad.

Go to Notepad

Product 410229 was added to the cart.

Go to Web-Shop

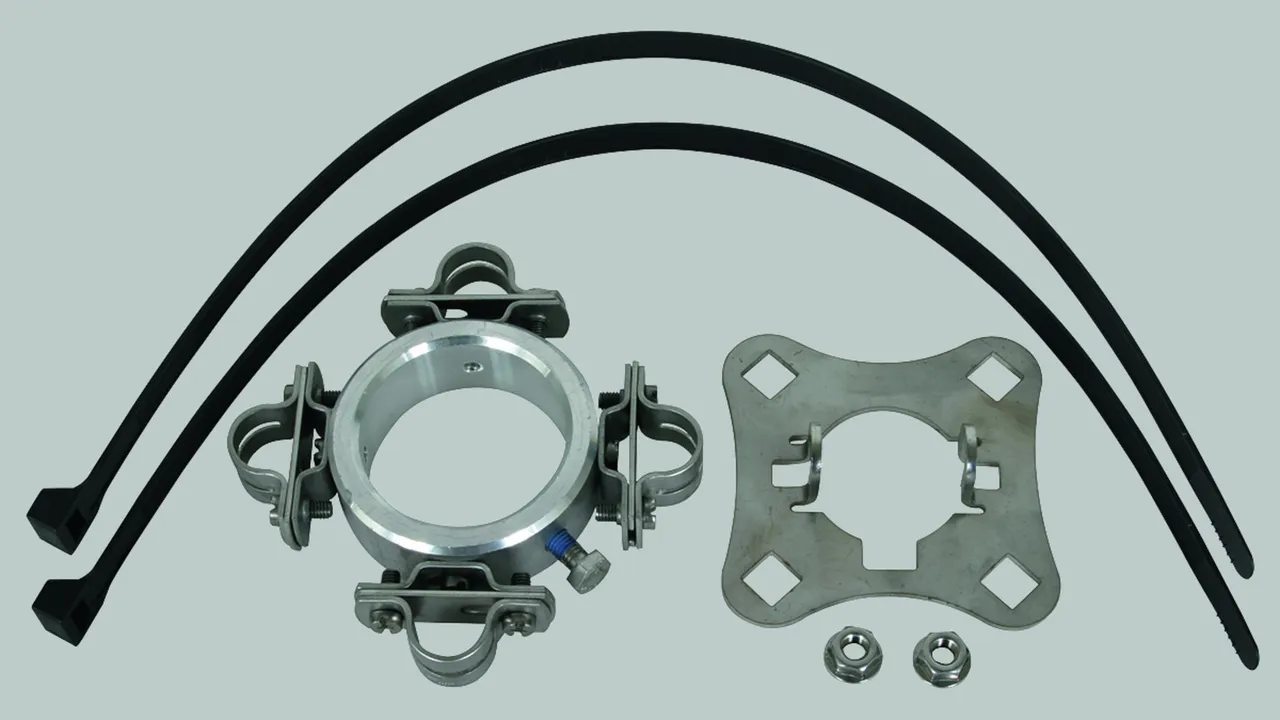

Befestigungsset für HVI long Leitung schwarz / grau

Befestigungsset zur Montage der HVI long Leitung an HVI long Stützrohren, bestehend aus Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) und Befestigungsring mit vier geschlitzten Leitungshaltern (Ø20 mm) für den Endverschluss (inkl. zwei Kabelbinder mit Kunststoffhalterhalbteilen).

1 Product

Part No. 819294 BFS D61 4X20

GTIN 4013364152571, Customs tariff No. (EU): 85389099, Gross weight: 780.80 g, PU: 1.00 Stk.

Images

Additional information

Befestigungsset für HVI long Leitung 20mm D NIRO / Al
Befestigungsset zur Montage der
HVI long Leitung am Stützrohr D 50 mm,
bestehend aus Anschlussplatte
(4-fach, inkl. zwei Sperrzahnmuttern) und
Befestigungsring mit vier geschlitzten
Leitungshaltern für den Endverschluss (inkl. zwei Kabelbinder).
Werkstoff: NIRO / Al
Aufnahme Anschlussplatte: Vierkantloch 13 mm
Leitungshalter: 4 x 20 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: BFS D61 4X20
Art.-Nr.: 819294
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO / Al
Aufnahme Anschlussplatte Vierkantloch 13 mm
Leitungshalter 4 x 20 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819294 was added to Notepad.

Go to Notepad

Product 819294 was added to the cart.

Go to Web-Shop

Anschlussplatte

Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern) zur Montage der HVI long Leitung am Stützrohr Ø50 mm (z. B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).

1 Product

Part No. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Customs tariff No. (EU): 85389099, Gross weight: 176.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Anschlussplatte NIRO
Anschlussplatte (vierfach, inkl. zwei Sperrzahnmuttern)
zur Montage der HVI long Leitung
am Stützrohr D 50 mm
(z.B. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Werkstoff: NIRO
Aufnahme Anschlussplatte: Vierkantloch 13
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: AP SR D50 4AE HVI V2A
Art.-Nr.: 819288
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Aufnahme Anschlussplatte Vierkantloch 13
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819288 was added to Notepad.

Go to Notepad

Product 819288 was added to the cart.

Go to Web-Shop

Stützrohr-Manschette zur Schallreduktion

1 Product

Part No. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Customs tariff No. (EU): 85389099, Gross weight: 109.60 g, PU: 1.00 Stk.

Images

Additional information

Stützrohr-Manschette zur Schallreduktion
für innenverlegter HVI long Leitung
Ø20 mm und Ø23 mm im Stützrohr
Werkstoff: Kunststoff
Verwendbar für: HVI long schwarz und HVI long grau
Durchmesser Ø Leitung: 20 / 23 mm

Fabrikat: DEHN
Typ: SCHIRM HVI SCH RED
Art.-Nr.: 819235
oder gleichwertig.

Certificates



Technical data

Werkstoff Kunststoff
Verwendbar für HVI long schwarz und HVI long grau
Durchmesser Ø Leitung 20 / 23 mm

Product 819235 was added to Notepad.

Go to Notepad

Product 819235 was added to the cart.

Go to Web-Shop
